Cómo calcular el diámetro correcto de una tubería para agua potable

Por qué el diámetro define el rendimiento del sistema

Un diámetro menor al requerido aumenta la velocidad del flujo y, con ello, la fricción interna. Esto puede generar baja presión, ruidos, mayor consumo energético en sistemas presurizados y funcionamiento deficiente en los puntos más alejados o elevados. En cambio, un diámetro excesivo incrementa el costo de tuberías, fittings, soportes, aislación y montaje, además de aumentar el volumen de agua contenido en la red. El objetivo técnico es encontrar un equilibrio entre eficiencia hidráulica, inversión inicial, seguridad operacional y capacidad de respuesta ante la demanda real del proyecto.

Variables que deben revisarse antes de calcular

El cálculo del diámetro debe considerar al menos: caudal de diseño, simultaneidad de consumo, longitud real y equivalente de la instalación, presión disponible, diferencias de altura, cantidad de accesorios, temperatura de operación, material de la tubería, rugosidad interna, velocidad máxima admisible y pérdida de carga permitida. En proyectos de mayor exigencia también conviene revisar posibilidades de ampliación futura, condiciones de mantención, continuidad operacional y criterios específicos del mandante o del proyectista sanitario.

Caudal de diseño y simultaneidad

El caudal de diseño no corresponde necesariamente a la suma de todos los consumos máximos posibles. En una vivienda, edificio, clínica, hotel o instalación industrial, los artefactos sanitarios no operan todos al mismo tiempo. Por eso se aplican criterios de simultaneidad para estimar un caudal probable, representativo y seguro. Definir correctamente este valor es clave: si el caudal se subestima, el sistema puede quedar insuficiente; si se sobreestima, se elevan costos sin una mejora proporcional en desempeño.

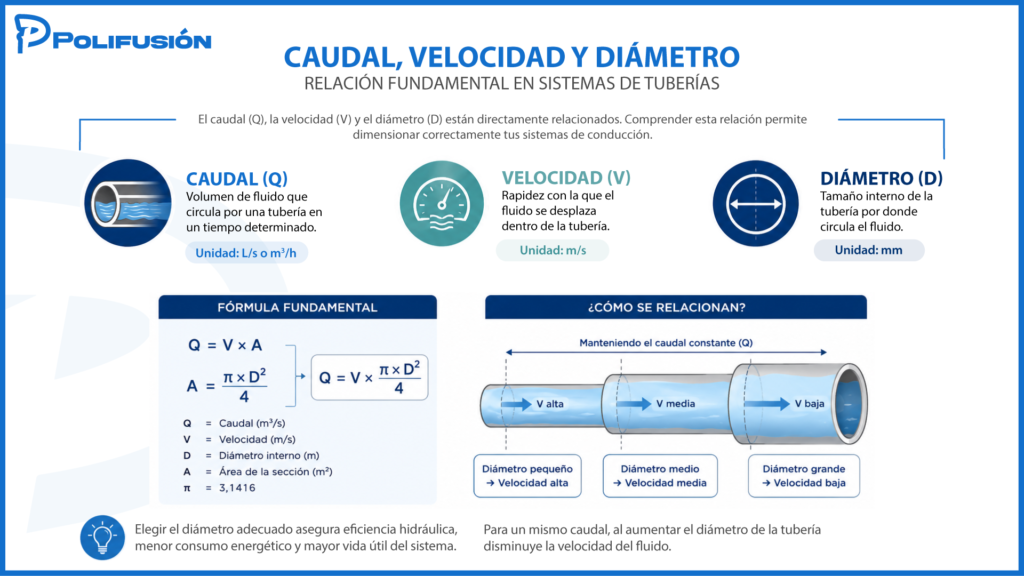

Velocidad del agua

La velocidad del agua es uno de los parámetros más importantes del diseño. Una velocidad excesiva aumenta la pérdida de carga, puede provocar ruidos y exige más a válvulas, bombas y accesorios. Una velocidad demasiado baja puede reducir la renovación del agua en determinados tramos. Como referencia preliminar, muchas instalaciones de agua potable trabajan en rangos aproximados de 0,6 a 2,5 m/s según el tipo de red y exigencia del proyecto. El cálculo final debe validarse con la normativa aplicable y los criterios del especialista.

Pérdida de carga

La pérdida de carga es la disminución de presión que se produce cuando el agua circula por tuberías, fittings, válvulas y equipos. Depende de la longitud, diámetro interior, velocidad, rugosidad del material y cantidad de accesorios. En la práctica, no basta con medir metros lineales de tubería: también debe considerarse la longitud equivalente de codos, tees, reducciones, válvulas, filtros y otros componentes. Una red bien diseñada mantiene la pérdida de carga dentro de límites compatibles con la presión disponible y el servicio esperado.

Métodos de cálculo

En instalaciones de agua potable se utilizan con frecuencia métodos como Hazen-Williams y Darcy-Weisbach. Hazen-Williams es práctico y ampliamente utilizado para agua en condiciones habituales de temperatura. Darcy-Weisbach es más universal y puede ser preferible cuando se requiere mayor precisión, cuando existen condiciones industriales o cuando la temperatura y propiedades del fluido tienen mayor relevancia. En ambos casos, el resultado debe interpretarse técnicamente y no usarse como una tabla automática sin revisar el contexto del proyecto.

Aporte del PP-RCT en el comportamiento hidráulico

El PP-RCT destaca en proyectos donde se requiere un buen desempeño frente a presión y temperatura, además de resistencia a la corrosión e incrustaciones. Su superficie interna lisa ayuda a conservar un comportamiento hidráulico estable, reduciendo el riesgo de aumentos de rugosidad con el tiempo. Esta característica es especialmente relevante en redes de agua caliente, edificios, hospitales, instalaciones comerciales y sistemas donde la continuidad operacional es prioritaria.

Tabla comparativa orientativa

Comparativamente, materiales como PP-RCT y PPR ofrecen baja rugosidad interna y alta resistencia a la corrosión. El cobre puede presentar buen desempeño, pero requiere revisar compatibilidad, costo y condiciones de instalación. El CPVC es utilizado en ciertas aplicaciones de agua caliente, aunque su instalación y especificación deben ajustarse cuidadosamente. El acero galvanizado, aunque histórico, puede presentar mayores riesgos de corrosión e incrustación con el tiempo, afectando el rendimiento hidráulico.

Errores frecuentes

Los errores más comunes son elegir diámetros por costumbre, no considerar accesorios, ignorar la presión disponible, omitir futuras ampliaciones, no verificar velocidad y no contrastar el cálculo con las condiciones reales de obra. También es habitual confundir diámetro nominal con diámetro interior efectivo, lo que puede alterar la velocidad y la pérdida de carga calculada.

Buenas prácticas para especificadores

Antes de cerrar la especificación, conviene validar el caudal de diseño, revisar la presión disponible, estimar longitud equivalente, verificar velocidades, calcular pérdida de carga y seleccionar materiales con documentación técnica vigente. También es recomendable vincular el cálculo con fichas técnicas, manuales de instalación, certificaciones y soporte técnico del fabricante.

FAQ

¿Un diámetro mayor siempre es mejor?
No. Puede reducir pérdidas, pero aumenta costos y puede afectar la renovación del agua.

¿El material influye?
Sí, por la rugosidad interna, resistencia a corrosión e incrustaciones.

¿Se puede calcular solo con tablas?
Sirven como referencia preliminar, pero el diseño profesional debe validar condiciones reales.

¿Cuándo conviene solicitar apoyo técnico?
Cuando el proyecto involucra edificios, agua caliente, grandes longitudes, presurización, hospitales, industria o exigencias especiales.
